 Cric Autocostruito per Piaggio Vespa- LML Star

Andare in basso
AutoreMessaggio
Fiat Uno - LUCA88SD
Master Administrator
Master Administrator
Fiat Uno - LUCA88SD

Messaggi : 27509
Data d'iscrizione : 15.02.10
Età : 31
Località : Siurgus Donigala (CA)

Cric Autocostruito per Piaggio Vespa- LML Star Empty
MessaggioTitolo: Cric Autocostruito per Piaggio Vespa- LML Star   Cric Autocostruito per Piaggio Vespa- LML Star Icon_minitimeVen Mar 04, 2016 8:25 pm

Questa sera ho avuto qualche istante libero, e prendendo spunto da varie discussioni sul web sulla necessità di un piccolo cric in caso di foratura delle Vespe-Star mi sono cimentato nella realizzazione di un piccolo, semplice ed utile strumento per agevolare la sostituzione dello pneumatico posteriore forato.

Ecco la sequenza che ho realizzato e terminato poco fa Wink

L'idea è che un dado che si muove sulla barra filettata produce il movimento verso l'alto della rondella che a sua volta spinge in alto sul tubo per alzare il ciclomotore.

Parti necessarie: Vite lunga sui 20cm, 2 rondelle, 2 pezzetti di tubo, 4 dadi, uno smeriglio ed una saldatrice.

Veniamo al dunque; l'altezza del cric chiuso dev'essere di minimo 15-16cm per adattarsi agevolmente sotto all'attacco dell'ammortizzatore (vedi di seguito)

Ecco la vite, i dadi e le rondelle che costruiscono il meccanismo d'alzata

Cric Autocostruito per Piaggio Vespa- LML Star Wp_20110

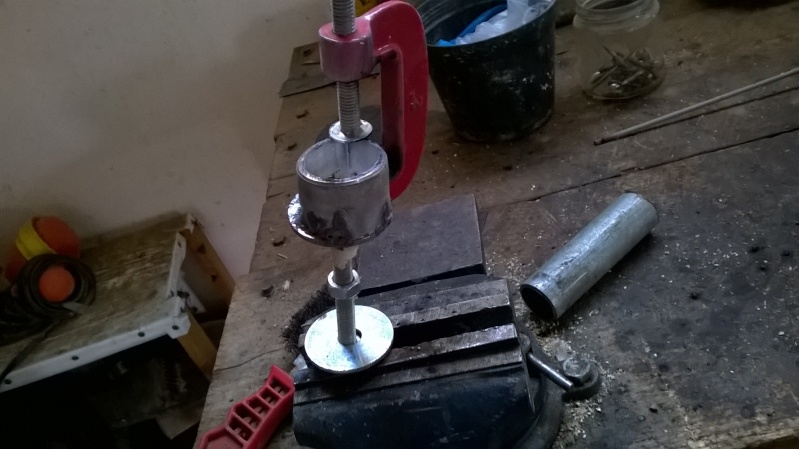

 Prima saldatura, la parte che andrà a poggiarsi al terreno, saldo alla rondella un pezzetto di tubo, la rondella è bloccata con un controdado dall'interno

Cric Autocostruito per Piaggio Vespa- LML Star Wp_20111

eccolo in piedi:

Cric Autocostruito per Piaggio Vespa- LML Star Wp_20112

ora passo alla parte superiore, blocco il dado superiore in modo che non possa muoversi all'estremità

Cric Autocostruito per Piaggio Vespa- LML Star Wp_20113

altro spezzone di tubo, che andrà nella parte superiore dove spingerà sotto all'attacco dell'ammortizzatore

Cric Autocostruito per Piaggio Vespa- LML Star Wp_20114

ecco il semplice meccanismo completato

Cric Autocostruito per Piaggio Vespa- LML Star Wp_20115

Una mano di vernice

Cric Autocostruito per Piaggio Vespa- LML Star Wp_20116

preparo un tampone che andrà ad aderire sotto l'ammortizzatore

Cric Autocostruito per Piaggio Vespa- LML Star Wp_20117

prima di incollare il tampone inserisco un tubo di polietilene all'interno in modo che non ci sia gioco tra la barra ed il tubo esterno

Cric Autocostruito per Piaggio Vespa- LML Star Wp_20118
Cric Autocostruito per Piaggio Vespa- LML Star Wp_20119

e prima di incollare il tampone in gomma faccio un test con una guarnizione mobile, davvero ben funzionante e senza sforzo, oltretutto posso sollevare tantissimo oltre a quello necessario come nella foto

Cric Autocostruito per Piaggio Vespa- LML Star Wp_20120

Visto il buon funzionamento, colla e tampone che asciugherà con calma Wink

Cric Autocostruito per Piaggio Vespa- LML Star Wp_20121

Cric Autocostruito per Piaggio Vespa- LML Star Wp_20122


Spero che sia utile e di vostro gradimento Wink alla prossima!!

_________________
Cric Autocostruito per Piaggio Vespa- LML Star 1-9310Cric Autocostruito per Piaggio Vespa- LML Star 35a6dm10

VI AUGURO 100 VOLTE QUELLO CHE VOI AUGURATE A ME!!  Cric Autocostruito per Piaggio Vespa- LML Star 684720

LUCA88SD

VIVAI GIRAU VERDE MEDITERRANEO
Torna in alto Andare in basso
http://www.vivaigirau.altervista.org
Zingaro
Meccanico del Forum
Meccanico del Forum
Zingaro

Messaggi : 3515
Data d'iscrizione : 18.06.11
Età : 58
Località : Torino

Cric Autocostruito per Piaggio Vespa- LML Star Empty
MessaggioTitolo: Re: Cric Autocostruito per Piaggio Vespa- LML Star   Cric Autocostruito per Piaggio Vespa- LML Star Icon_minitimeSab Mar 05, 2016 11:15 am

Bellooooooo cheers cheers cheers cheers cheers cheers
Semplice e ingegnoso. Puoi anche portsrlo in giro come dotazione di attrezzi?? Nel senso: ci sta in un vano portaoggetti?

clown

_________________
Ladies and gentleman... START YOUR ENGINE

https://www.facebook.com/david.lo.zingaro/
https://officinadellozingaro.wordpress.com/
Torna in alto Andare in basso
Alex147ts
Gruppo Amministrazione
Gruppo Amministrazione
Alex147ts

Messaggi : 12366
Data d'iscrizione : 04.11.12
Età : 25
Località : San Didero (TO) Secondarie: Giaveno (TO) e Vignolo (CN)

Cric Autocostruito per Piaggio Vespa- LML Star Empty
MessaggioTitolo: Re: Cric Autocostruito per Piaggio Vespa- LML Star   Cric Autocostruito per Piaggio Vespa- LML Star Icon_minitimeSab Mar 05, 2016 11:21 am

Grande Luca!!!! Smile

_________________
75 scelta di potenza

 Cric Autocostruito per Piaggio Vespa- LML Star 34fbgcxIL CUORE HA SEMPRE RAGIONE Cric Autocostruito per Piaggio Vespa- LML Star Rtgqc0 Cric Autocostruito per Piaggio Vespa- LML Star 2dqr8mvCric Autocostruito per Piaggio Vespa- LML Star Diievx10

Fiat 500X 1.4 turbo Multiair '15 + Fiat Panda 4x4 1.3 M.Jet '15 + Fiat Panda 1.2 '07
Torna in alto Andare in basso
paulfiat
Presidente Club Italiano Fiat 126
Presidente Club Italiano Fiat 126
paulfiat

Messaggi : 2537
Data d'iscrizione : 23.10.14
Età : 21
Località : Taurianova (RC) Calabria

Cric Autocostruito per Piaggio Vespa- LML Star Empty
MessaggioTitolo: Re: Cric Autocostruito per Piaggio Vespa- LML Star   Cric Autocostruito per Piaggio Vespa- LML Star Icon_minitimeSab Mar 05, 2016 5:20 pm

ora che vedo le foto è geniale  Wink ... bravo Luca

_________________
[size=55]FIAT 126 FORUM ITALIA[/size]

Fiat 126 Fsm 1986
Alfa Romeo Giulietta 2014
Torna in alto Andare in basso
Fiat Uno - LUCA88SD
Master Administrator
Master Administrator
Fiat Uno - LUCA88SD

Messaggi : 27509
Data d'iscrizione : 15.02.10
Età : 31
Località : Siurgus Donigala (CA)

Cric Autocostruito per Piaggio Vespa- LML Star Empty
MessaggioTitolo: Re: Cric Autocostruito per Piaggio Vespa- LML Star   Cric Autocostruito per Piaggio Vespa- LML Star Icon_minitimeLun Mar 07, 2016 1:12 pm

Grazie a tutti Smile   si lo porto nel bauletto frontale della Star, ho un cacciavite, una 13 per il cric e la chiave a tubo per i bulloni delle gomme, così in caso di foratura posso cambiarla senza problemi.

Aggiungo che ho fatto un test in strada, tolto e rimesso la gomma con l'aiuto del cric e funziona benissimo, per sicurezza ho anche una fune che lego al cavalletto ed alla forcella anteriore in modo che se accidentalmente spingo lo scooter il cavalletto non torna indietro e quindi non può mollarsi.

Eseguendo la prova ho prima allentato tutti i dadi a terra, poi alzato, svitato i dadi a mano, tolto la ruota e rimessa con l'operazione inversa senza problemi Smile

_________________
Cric Autocostruito per Piaggio Vespa- LML Star 1-9310Cric Autocostruito per Piaggio Vespa- LML Star 35a6dm10

VI AUGURO 100 VOLTE QUELLO CHE VOI AUGURATE A ME!!  Cric Autocostruito per Piaggio Vespa- LML Star 684720

LUCA88SD

VIVAI GIRAU VERDE MEDITERRANEO
Torna in alto Andare in basso
http://www.vivaigirau.altervista.org
Supermotor
Utente Certificato
Utente Certificato
Supermotor

Messaggi : 926
Data d'iscrizione : 18.06.10
Età : 58
Località : ex Torino

Cric Autocostruito per Piaggio Vespa- LML Star Empty
MessaggioTitolo: Re: Cric Autocostruito per Piaggio Vespa- LML Star   Cric Autocostruito per Piaggio Vespa- LML Star Icon_minitimeVen Dic 09, 2016 8:24 pm

Ottimo lavoro Fiat, denaro risparmiato poich[ quelli comperati costano ed hanno la stessa funzione, poi vuoi mettere la soddisfazione.....
Torna in alto Andare in basso
https://www.facebook.com/SuperMotorCompany
Fiat Uno - LUCA88SD
Master Administrator
Master Administrator
Fiat Uno - LUCA88SD

Messaggi : 27509
Data d'iscrizione : 15.02.10
Età : 31
Località : Siurgus Donigala (CA)

Cric Autocostruito per Piaggio Vespa- LML Star Empty
MessaggioTitolo: Re: Cric Autocostruito per Piaggio Vespa- LML Star   Cric Autocostruito per Piaggio Vespa- LML Star Icon_minitimeLun Dic 12, 2016 8:19 pm

Grazie Supermotor Wink  già verissimo Smile

_________________
Cric Autocostruito per Piaggio Vespa- LML Star 1-9310Cric Autocostruito per Piaggio Vespa- LML Star 35a6dm10

VI AUGURO 100 VOLTE QUELLO CHE VOI AUGURATE A ME!!  Cric Autocostruito per Piaggio Vespa- LML Star 684720

LUCA88SD

VIVAI GIRAU VERDE MEDITERRANEO
Torna in alto Andare in basso
http://www.vivaigirau.altervista.org
